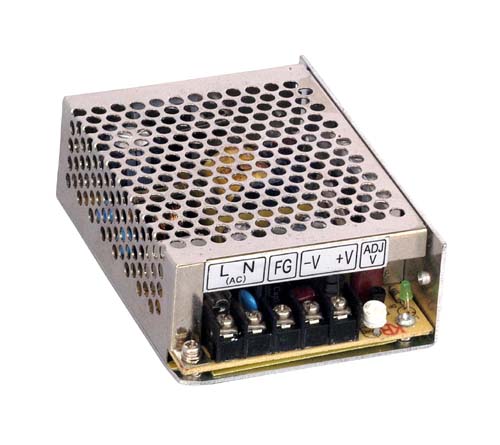

| MD-50 |
-
低價格、高可靠
-
105℃輸出電容器
-
全球適用AC輸入電壓
-
效率高、工作溫度低
-
軟啟動電流、有效降低AC輸入沖擊
-
有短路保護、過載保護
-
體積小、重量輕
-
100%滿負荷燒機測試
-
內裝EMI濾波器、紋波極小
|
|
型號
性能 |
MD-50A |
MD-50B |
| CH1 |
CH2 |
CH1 |
CH2 |
| 直流輸出電壓 |
5V |
12V |
5V |
24V |
| 輸出電壓容差(注2) |
±2% |
±5,-8% |
±2% |
±8% |
| 額定輸出電流 |
6A |
2A |
6A |
1A |
| 輸出電流范圍 |
1-6A |
0.3-2A |
1-6A |
0.2-1A |
| 紋波及噪音(注3) |
50mVp-p |
100mVp-p |
50mVp-p |
100mVp-p |
| 進線穩定度(注4) |
±0.5% |
±1% |
±0.5% |
±1% |
| 負載穩定度(注5) |
±0.5% |
±0.5% |
±0.5% |
±8% |
| 直流輸出功率 |
54W |
54W |
| 效率 |
73% |
73% |
| 直流電壓可調范圍 |
CH1+10,-5% |
CH1+10,-5% |
| 輸入電壓范圍 |
85～132VAC/170～264VAC;由開關選擇 47～63Hz;254-370VDC |
| 輸入電流 |
1.3A/115V 0.65A/230V |
| 沖擊電流 |
冷啟動電流 18A/115V 36A/230V |
| 漏電流 |
<0.5mA/240VAC |
| 過載保護 |
105%～150% 類型：FOLDBACK切斷輸出 復位：自動恢復 |
| 過電壓保護 |
…… |
| 高溫保護 |
…… |
| 溫度系數 |
±0.03%℃(0～50℃) ON+5V OUTPUT |
| 啟動、上升、保持時間 |
200ms,50ms,30ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：1.5KVAC，輸入與外殼：，輸出與外殼： |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼： |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95RH |
| 外形尺寸 |
100*58*32mm |
| 重量 |
0.52Kgs |
| 安全標準 |
UL1012 REQUIREMENT （NOT APPLY FOR THE MARK） |
| EMC標準 |
…… |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%，其他輸出為60%額定負載。
6、各輸出可達最大電流，但總負載不可超過最大輸出功率。 | |
|
|
|
 |
|
 |
|
|
