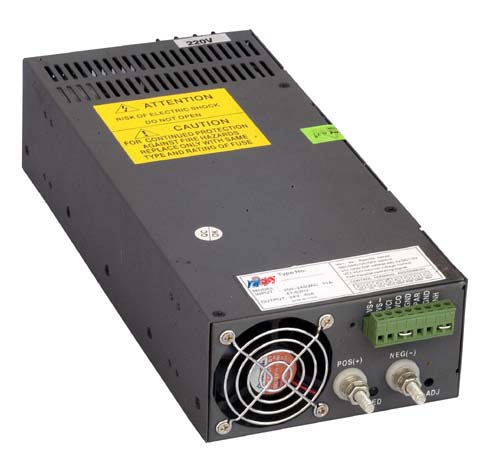

| SCN-800 |
-
低價格、高可靠
-
105℃輸出電容器
-
全球適用AC輸入電壓
-
效率高、工作溫度低
-
軟啟動電流、有效降低AC輸入沖擊
-
有短路保護、過載保護
-
體積小、重量輕
-
100%滿負荷燒機測試
-
內裝EMI濾波器、紋波極小
|
|
型號
性能 |
SCN-800-12 |
SCN-800-13.5 |
SCN-800-15 |
SVN-800-24 |
SCN-800-27 |
SCN-800-48 |
| 直流輸出電壓 |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 輸出電壓容差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
50A |
44A |
40A |
25A |
22A |
12.5A |
| 輸出電流范圍 |
0-40A |
0-36A |
0-32A |
0-20A |
0-18A |
0-10A |
| 紋波及噪音 |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
200mVp-p |
300mVp-p |
| 進線穩定度 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 負載穩定度(注5) |
±1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 直流輸出功率 |
600W |
600W |
600W |
600W |
600W |
600W |
| 效率 |
84% |
84% |
83% |
85.5% |
86.5% |
87% |
| 直流電壓可調范圍 |
10-13.2V |
12-15V |
13.5-18V |
20-26.4V |
24-30V |
41-56V |
| 輸入電壓范圍 |
88～132VAC/176～264VAC BY SWITCH 47～63Hz;124～370VDC |
| 交流輸入電流 |
7A/115V 3.5A/230V |
| 功率因素 |
0.95/100～240VAC |
| 沖擊電流 |
18A/115V 36A/230V |
| 漏電流 |
<3.5mA/240VAC |
| 過載保護 |
105%～135% 類型：FOLDBACK 切斷輸出 復位：自動恢復 |
| 過電壓保護 |
13.8～16.2V |
15.5～18.2V |
18～21V |
27.6～32.4V |
31～36.5V |
57.6～67.2V |
| 風扇控制，O.T.P. |
RTH1 OR RTH2>=55℃ FAN ON,<=45℃ FAN OFF,>=70℃ 切斷輸出 |
| 溫度系數 |
±0.03%℃(0～50℃) |
| 啟動、上升、保持時間 |
1.5s,50ms,20ms |
| 抗震性 |
10～500Hz,2G 10秒/1周期，共60分鐘，各軸 |
| 耐壓 |
輸入輸出間：3KVAC,輸入與外殼：1.5KVAC 輸出與外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+50℃,20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95%%RH |
| 外形尺寸 |
291*132*68mm 外殼:910 |
| 重量 |
10Kgs |
| 安全標準 |
UL1950,TUV EN60950 |
| EMC標準 |
CISPR22(EN55022),IEC1000-42,3,4,5,6,8,11 IEC100-3-2 |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%，其他輸出為60%額定負載。
6、各輸出可達最大電流，但總負載不可超過最大輸出功率。
7、C2,3,11必須拆除。 | |
|
|
|
 |
|
 |
|
|
