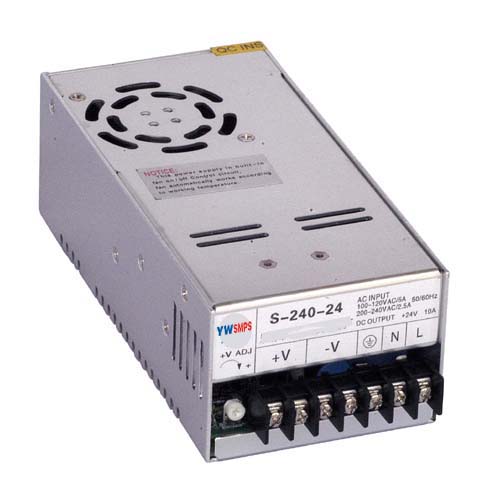

| S-240 |
|
· 低價格、高可靠
· 105℃輸出電容器
· 全球適用AC輸入電壓
· 效率高、工作溫度低
· 軟啟動電流、有效降低AC輸入沖擊
· 體積小、重量輕
· 100%滿負荷燒機測試
· 內裝EMI濾波器、紋波極小 |
|
|
型號
性能 |
S-240-5 |
|
S-240-12 |
S-240-15 |
S-240-24 |
S-240-30 |
S-240-48 |
S-240-7.5 |
|
直流輸出電壓 |
5V |
|
12V |
15V |
24V |
30V |
48V |
7.5V |
|
輸出電壓容差(注2) |
±2% |
|
±1% |
±1% |
±1% |
±1% |
±1% |
±2% |
|
額定輸出電流 |
40A |
|
18A |
15A |
10A |
8A |
5A |
30A |
|
輸出電流范圍 |
0-40A |
|
0-18A |
0-15A |
0-10A |
0-8A |
0-5A |
0-40A |
|
紋波及噪音(注3) |
150mVp-p |
|
150mV |
150mV |
180mV |
180mV |
240mV |
200mV |
|
進線穩定度(注4) |
±0.5% |
|
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±1% |
±0.5% |
|
負載穩定度(注5) |
±1% |
|
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±1% |
±1% |
|
直流輸出功率 |
200W |
|
216W |
225W |
240W |
240W |
240W |
225W |
|
效率 |
78% |
|
82% |
83% |
84% |
85% |
87% |
80% |
|
直流電壓可調范圍 |
4.5-5.8V |
|
12-15V |
13.5-18V |
20-28V |
27-33V |
41-56V |
6-9V |
|
輸入電壓范圍 |
88～132VAC/176～264VAC SELECTED BY JUMPER OR SWTCH 47～63Hz;248～370VDC |
|
|
輸入電流 |
5A/115V 2.5A/230V |
|
|
沖擊電流 |
冷啟動電流:18A/115V 36A/230V |
|
|
漏電流 |
<3.5mA/240VAC |
|
|
過載保護 |
105%-135%類型℃ 復位:自動恢復 |
|
|
過電壓保護 |
|
|
風扇控制O .T.P |
PR1>=40℃ FAN ON. <35℃ FAN OFF.>=70℃切斷輸出 |
|
|
溫度系數 |
±0.03%℃(0～50℃) |
|
|
啟動、上升、保持時間 |
100ms,500ms,30ms |
|
|
抗震性 |
10～500Hz,2G 10min./1周期,時長60分,EACH AXES |
|
|
耐壓性 |
輸入輸出間：3KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
|
|
隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VAC/100M Ohms |
|
|
工作溫度、濕度 |
-10℃～+50℃，20%～90%RH |
|
|
存儲溫度、溫度 |
-20℃～+85℃,10%～95%RH |
|
|
外形尺寸 |
190*93*65mm |
|
|
重量 |
1．1Kgs |
|
|
安全標準 |
滿足UL1950 EN60950 |
|
|
EMC標準 |
EN55022，IEC1000-42。3。4。5 IEC10003-2。3 |
|
|
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C3,4必須拆除 |
| |
|
|
|
 |
|
 |
|
|
