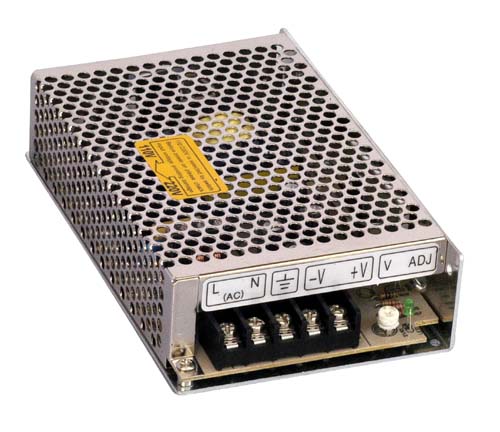

| S-60 |
-
低價格、高可靠
-
105℃輸出電容器
-
全球適用AC輸入電壓
-
效率高、工作溫度低
-
軟啟動電流、有效降低AC輸入沖擊
-
有短路保護、過載保護
-
體積小、重量輕
-
100%滿負荷燒機測試
-
內裝EMI濾波器、紋波極小
|
|
型號
性能 |
S-60-5 |
S-60-12 |
S-60-15 |
S-60-24 |
| 直流輸出電壓 |
5V |
12V |
15V |
24V |
| 輸出電壓容差(注2) |
±2% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
12A |
5A |
2.8A |
1.8A |
| 輸出電流范圍 |
0-12A |
0-5A |
0-2.8A |
0-1.8A |
| 紋波及噪音(注3) |
120mVp-p |
120mVp-p |
150mVp-p |
150mVp-p |
| 進線穩定度(注4) |
±0.5% |
±0.5% |
±0.4% |
±0.25% |
| 負載穩定度(注5) |
±1% |
±0.5% |
±0.5% |
±0.5% |
| 直流輸出功率 |
60W |
60W |
60W |
60W |
| 效率 |
73% |
76% |
77% |
79% |
| 直流電壓可調范圍 |
+10,-5% |
±10% |
±10% |
±10% |
| 輸入電壓范圍 |
85～264VAC/47～63Hz;120～370VDC |
| 輸入電流 |
2A/115V 1A/230V |
| 沖擊電流 |
冷啟動電流 30A/115V 60A/230V |
| 漏電流 |
<3.5mA/240VAC |
| 過載保護 |
105%～150% 類型：PULSING HICCUP SHUTDOWN 復位：自動恢復 |
| 過電壓保護 |
115%～135% |
| 高溫保護 |
…… |
| 溫度系數 |
±0.03%℃(0～50℃) |
| 啟動、上升、保持時間 |
800ms,50ms,20ms/115VAC 300ms,50ms,80ms/230VAC |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：3KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC |
| 隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VAC/100M Ohms |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95RH |
| 外形尺寸 |
159*97*38mm |
| 重量 |
0.55Kgs |
| 安全標準 |
滿足UL1012,TUV EN60950 |
| EMC標準 |
符合IEC801-2,3,4,IEC555-2 |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C2,3,6必須拆除 | |
|
|
|
 |
|
 |
|
|
